Пускорегулирующие аппараты
Балласты и пускорегулирующие аппараты предназначены для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого и низкого давления при включении их в сеть переменного тока частотой 50Гц с номинальным напряжением 220В.
По своей конструкции, электротехническим параметрам и качеству изготовления соответствуют уровню изделий ведущих зарубежных фирм.
Таблица соответствия независимых ПРА старого и нового образца.
| ПРА старого образца | ПРА нового образца |
|---|
| 1И70ДНаТ48-001УХЛ1 | 1И70ДНаТ46-001УХЛ1 |
| 1И100ДНаТ48-001УХЛ1 | 1И100ДНаТ46-005УХЛ1 |
| 1И150ДНаТ48-001УХЛ1 | 1И150ДНаТ46-004УХЛ1 |
| 1И250ДНаТ52-006УХЛ1 | 1И250ДНаТ46-001УХЛ1 |
| 1И400ДНаТ52-006УХЛ1 | 1И400ДНаТ46-002УХЛ1 |
| 1И80ДРЛ48-001УХЛ1 | 1И80ДРЛ44-015УХЛ1 |
| 1И125ДРЛ42-001УХЛ1 | 1И125ДРЛ44-016УХЛ1 |
| 1И250ДРЛ42-001УХЛ1 | 1И250ДРЛ44-017УХЛ1 |
| 1И400ДРЛ42-001УХЛ1 | 1И400ДРЛ44-011УХЛ1 |
| 1K250ДНаТ52-016УХЛ1 | 1К250ДНаТ46-009УХЛ1 |
| 1К400ДНаТ52-006УХЛ1 | 1К400ДНаТ46-008УХЛ1 |
| 1К400ДРЛ42-003УХЛ1 | 1И400ДРЛ44-001УХЛ1 |
Пускорегулирующие аппараты |
ДНаТ-400/ДРИ-400-001/002 ДНаТ-250/ДРИ-250-001/002 ДНаТ-150/ДРИ-150-001/002 ДРЛ-400-001/002 ДРЛ-250-001/002 ДНаТ-2x70-001/002 ДРИ-2x70-001/002 | | Напряжение, В : | 220+/-10% |
|---|
| Номинальная частота, Гц : | 50 |
|---|
| Климатическое исполнение : | У1, ХЛ1 |
|---|
| Габаритные размеры : | 795x375x355 |
|---|
|  |
Конструкция- Корпус и крышка - литой алюминий.
- Уплотнение - прокладка из кремнийорганической резиновой смеси.
- На корпусе установлены два сальниковых выхода.
- Окрашен порошковой эмалью.
| Установка и обслуживание- Блок ПРА устанавливается на опорную поверхность из несгораемого материала. Расстояние между блоком ПРА и лампой должно быть не более 1.5 м.
- Для технического обслуживания необходимо снять крышку, предварительно отвернув 4 винта. Пропустить провода или кабель от светильника и сети через сальниковые вводы на корпусе и подключить их к клеммным колодкам. Сборку блока ПРА произвести в обратной последовательности.
|
Технические параметры
| Наименование | Тип лампы | Рабочий ток, А | Коэффициент мощности, не менее | Степень защиты, IP | Масса, кг |
|---|
| ДНаТ-400/ДРИ-400-001/002 | ДНаТ-400/ДРИ-400 | 4.4/4.2(3.8) | 0.85/0.43 | IP65 | 8.0 |
| ДНаТ-250/ДРИ-250-001/002 | ДНаТ-250/ДРИ-250 | 3 | 0.85/0.42 | IP65 | 6.0 |
| ДНаТ-150/ДРИ-150-001/002 | ДНаТ-150/ДРИ-150 | 1.8 | 0.85/0.41 | IP65 | 4.8 |
| ДРЛ-400-001/002 | ДРЛ-400 | 3.25 | 0.85/0.54 | IP65 | 7.6 |
| ДРЛ-250-001/002 | ДРЛ-250 | 2.15 | 0.85/0.53 | IP65 | 5.6 |
| ДНаТ-2x70-001/002 | ДНаТ-2x70 | 1 | 0.85/0.38 | IP65 | 5.8 |
| ДРИ-2x70-001/002 | ДРИ-2x70 | 1 | 0.85/0.38 | IP65 | 5.8 |

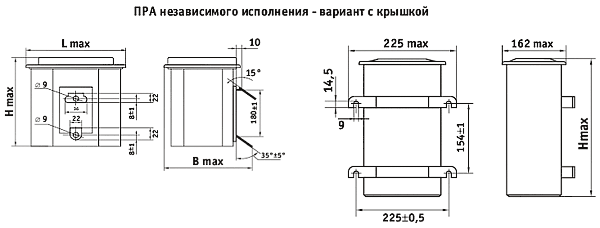

ПРА для разрядных ламп независимого исполненияОАО «Кадошкинский электротехнический завод» |
1И80ДРЛ44-015УХЛ1 1И125ДРЛ44-016УХЛ1 1И250ДРЛ44-017УХЛ1 1И700ДРЛ44-019УХЛ1 1И70ДНаТ46-006УХЛ1 1И100ДНаТ46-005УХЛ1 1И150ДНаТ46-004УХЛ1 1И250ДНаТ46-001УХЛ1 1И400ДНaT46-002УХЛ1 1И600ДНаТ46-003УХЛ1 1И1000ДНаТ52-021УХЛ1 1И250ДРИ48-012УХЛ1 1И400ДРИ48-011УХЛ1 1И700ДРИ48-010УХЛ1 1К250ДНаТ46-009УХЛ1 1К400ДНаТ46-008УХЛ1 1K600ДНаТ46-011УХЛ1 1К1000ДНаТ52-022УХЛ1 1K400ДРЛ44-001УХЛ1 1K700ДРЛ44-002УХЛ1 1K700ДРИ48-001УХЛ1 1К250ДРЛ44-008УХЛ1 | | Напряжение, В : | 220 ± 10% |
|---|
| Номинальная частота, Гц : | 50 |
|---|
|  |
Балласты и пускорегулирующие аппараты предназначены для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого и низкого давления при включении их в сеть переменного тока частотой 50Гц с номинальным напряжением 220В.
По своей конструкции, электротехническим параметрам и качеству изготовления соответствуют уровню изделий ведущих зарубежных фирм.
Технические параметры
| Наименование | Наличие ИЗУ | Мощность лампы, Вт | Ток, А | Макс. норм. t обмотки в раб. режиме | Перегрев обмотки, °C | Потери мощности, Вт, не более | Коэффициент мощности, не менее | Габаритные размеры | Масса, кг |
|---|
| 1И80ДРЛ44-015УХЛ1 | | 80 | 0.8 | 120 | 65 | 12 | 0.52 | 105x102x112 | 1.70 |
| 1И125ДРЛ44-016УХЛ1 | | 125 | 1.15 | 120 | 65 | 15 | 0.55 | 105x102x125 | 2.20 |
| 1И250ДРЛ44-017УХЛ1 | | 400 | 3.25 | 120 | 65 | 25 | 0.59 | 132x134x150 | 4.90 |
| 1И700ДРЛ44-019УХЛ1 | | 700 | 5.45 | 120 | 70 | 41.5 | 0.62 | 132x134x205 | 8.40 |
| 1И70ДНаТ46-006УХЛ1 | есть | 70 | 1.0 | 120 | 65 | 14 | 0.38 | 105x102x150 | 2.20 |
| 1И100ДНаТ46-005УХЛ1 | есть | 100 | 1.2 | 120 | 65 | 16 | 0.43 | 105x102x162 | 2.40 |
| 1И150ДНаТ46-004УХЛ1 | есть | 150 | 1.8 | 120 | 65 | 21 | 0.43 | 105x102x180 | 3.31 |
| 1И250ДНаТ46-001УХЛ1 | есть | 250 | 3.0 | 120 | 70 | 31 | 0.42 | 132x134x200 | 4.90 |
| 1И400ДНaT46-002УХЛ1 | есть | 400 | 4.6 | 120 | 70 | 38 | 0.43 | 132x134x230 | 6.80 |
| 1И600ДНаТ46-003УХЛ1 | есть | 600 | 6.0 | 120 | 70 | 48.5 | 0.50 | 132x134x260 | 8.60 |
| 1И1000ДНаТ52-021УХЛ1 | есть | 1000 | 10.3 | 120 | 75 | 55 | 0.45 | 255x162x270 | 21.5 |
| 1И250ДРИ48-012УХЛ1 | есть | 250 | 2.15 | 120 | 65 | 22 | 0.56 | 102x102x172 | 4.10 |
| 1И400ДРИ48-011УХЛ1 | есть | 400 | 3.3 | 120 | 65 | 30.5 | 0.59 | 132x134x210 | 5.40 |
| 1И700ДРИ48-010УХЛ1 | есть | 700 | 6ю0 | 120 | 70 | 40 | 0ю56 | 132x134x260 | 8.60 |
| 1К250ДНаТ46-009УХЛ1 | есть | 250 | 1.5 | 120 | 70 | 31 | 0.85 | 132x134x200 | 5.00 |
| 1К400ДНаТ46-008УХЛ1 | есть | 400 | 2.3 | 120 | 70 | 38 | 0.85 | 132x134x250 | 7.20 |
| 1K600ДНаТ46-011УХЛ1 | есть | 600 | 3.4 | 120 | 70 | 48.5 | 0.85 | 132x134x300 | 9.20 |
| 1К1000ДНаТ52-022УХЛ1 | есть | 1000 | 5.7 | 120 | 75 | 55 | 0.85 | 255x162x360 | 22.0 |
| 1K400ДРЛ44-001УХЛ1 | | 400 | 2.4 | 120 | 65 | 25 | 0.85 | 132x134x200 | 5.50 |
| 1K700ДРЛ44-002УХЛ1 | | 700 | 4.0 | 120 | 70 | 41.5 | 0.85 | 132x134x250 | 9.10 |
| 1K700ДРИ48-001УХЛ1 | есть | 700 | 3.9 | 120 | 70 | 40 | 0.85 | 132x134x300 | 9.40 |
| 1К250ДРЛ44-008УХЛ1 | | 250 | 1.5 | 120 | 65 | 21 | 0.85 | 105x102x200 | 3.60 |
ПРА для разрядных ламп встраиваемого исполненияОАО «Кадошкинский электротехнический завод» |

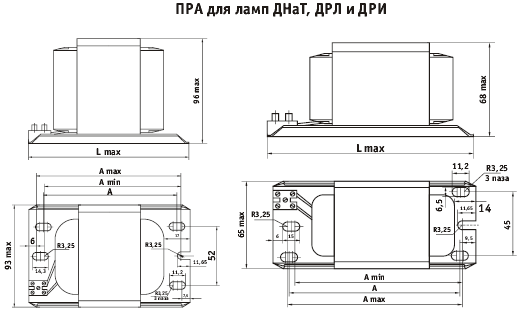

1И70ДНаТ46Н-013УХЛ2 1И100ДНаТ46Н-014УХЛ2 1И150ДНаТ46Н-015УХЛ2 1И50ЛНаТ46Н-012УХЛ2 1И80ДРЛ44Н-006УХЛ2 1И125ДРЛ44Н-007УХЛ2 1И250ДРЛ44Н-008УХЛ2 1И250ДРИ48Н-003УХЛ2 1И400ДНаТ46Н-016УХЛ2 1И250ДНаТ46Н-017УХЛ2 1И400ДРЛ44Н-009УХЛ2 1И600ДНаТ46Н-018УХЛ2 1И700ДРЛ44Н-020УХЛ2 1И700ДРИ48Н-002УХЛ2 1И400ДРИ48Н-006УХЛ2 | | Напряжение, В : | 220 ± 10% |
|---|
| Номинальная частота, Гц : | 50 |
|---|
| |
ПРА для ламп специального назначенияОАО «Кадошкинский электротехнический завод» |
1И1000Н51-003УХЛ1 1И2000Н51-005УХЛ1 1ДБИ-1000ДРЛ/220Н-026МУХЛ1 1И3500Н51-006УХЛ1 1И1000ДМГФ49-001УХЛ4.2 1K5000/3500/Y81-004УХЛ4.1 1К6000Н81-005УХЛ4 1К12000Н81-006УХЛ4 1ДБИ-3000 (1500) ДРТИ/380-В-038 1И1200ДРИШ51Н-009УХЛ2 1И2500ДРИШ51Н-010УХЛ2 | | Напряжение, В : | 220 ± 10% |
|---|
| Номинальная частота, Гц : | 50 |
|---|
| |
Технические параметры
| Наименование | Напряжение, В | Напряжение на дросселе | Рабочий ток, А | Пусковой ток, А | Потери мощности, Вт, не более | Коэффициент мощности, не менее | Температурная маркировка, ° C | Перегрев обмотки в раб. режиме, ° C | Перегрев обмотки в ав. режиме, ° C | Габаритные размеры | Масса, кг |
|---|
| 1И1000Н51-003УХЛ1 | 380 | 260 | 4.7 +0.1 -0.3 | 8.0 | 50 | 0.53 | 120 | 75 | 185 | 175x140x260 | 11.5 |
| 1И2000Н51-005УХЛ1 | 380 | 260 | 9.2 +0.1 -0.4 | 15.5 | 88 | 0.53 | 120 | 75 | 185 | 255x162x270 | 21.5 |
| 1ДБИ-1000ДРЛ/220Н-026МУХЛ1 | 220 | 143 | 7.5 ± 0.4 | 16.5 | 45 | 0.53 | 105 | 60 | 160 | 172x140x210 | 10.1 |
| 1И3500Н51-006УХЛ1 | 380 | 260 | 16 ± 0.4 | 27 | 140 | 0.5 | 120 | 75 | 170 | два блока:
1.255x162x270
2.255x162x270 | 21.5
21.5 |
| 1И1000ДМГФ49-001УХЛ4.2 | 220 | 190 | 11.5 ± 0.4 | 16.5 | 65 | 0.42 | 105 | 60 | 90 | 260x155x290 | 25 |
| 1K5000/3500/Y81-004УХЛ4.1 | 380 | | 22 | | 750 | 0.85 | 120 | 90 | 180 | 380x225x365 | 73 |
| 1К6000Н81-005УХЛ4 | 380 | | 25 | | 650 | 0.85 | 120 | 75 | 170 | 380x225x365 | 70 |
| 1К12000Н81-006УХЛ4 | 380 | | 40 | | 1300 | 0.85 | 120 | 75 | 170 | 380x225x365 | 140 |
| 1ДБИ-3000 (1500) ДРТИ/380-В-038 | 380 | 272 | 13 ± 0.5 | 15 | 120 | 0.53 | 120 | 65 | 120 | 210x190x235 | 27 |
| 1И1200ДРИШ51Н-009УХЛ2 | 220 | 185 | 13.5 ± 0.4 | 20.0 | 105 | 0.35 | 120 | 85 | 185 | 230x175x155 | 17.1 |
| 1И2500ДРИШ51Н-010УХЛ2 | 220 | 175 | 25.5 ± 0.6 | 40.0 | 195 | 0.40 | 120 | 85 | 185 | 260x220x175 | 30 |
