МГШВ, МГШВЭ, МГШВЭВ по ТУ 16-505.437-82

Провода монтажные гибкие с комбинированной волокнистой и поливинилхлоридной изоляцией

НАЗНАЧЕНИЕ

 Провода монтажные с комбинированной  волокнистой и поливинилхлоридной изоляцией предназначены для работы при рабочем переменном напряжении до 380 В для сечений 0,08  – 0,14 мм² и 1000 В для сечений 0,2 – 1,5 мм² частоты до 1000 Гц  и постоянном напряжении до 500 и 1500 В соответственно.

 КОНСТРУКЦИЯ

ТОКОПРОВОДЯЩАЯ ЖИЛА –  из медных проволок, луженых оловянно-свинцовым припоем. Скрученная токопроводящая жила  4 или 5 класса  по  ГОСТ 22483-77.

ИЗОЛЯЦИЯ – два слоя  полиэфирной нити во взаимно-противоположных направлениях и поливинилхлоридный пластикат.

ЭКРАН поверх изоляции в   проводах марки МГШВЭ накладывается экран из медных проволок номинальным диаметром не более 0,15 мм, луженых оловянно-свинцовым припоем. Двухжильные экранированные провода с параллельно уложенными жилами обозначаются маркой с добавлением индекса «п».

ОБОЛОЧКАповерх экрана в  проводах  марки МГШВЭВ накладывается оболочка из поливинилхлоридного пластиката.

КОЛИЧЕСТВО ЖИЛ – 1; для проводов марки МГШВЭ – 1,  2, 3 .

НОМИНАЛЬНОЕ СЕЧЕНИЕ ЖИЛ,  мм² –  0,12; 0,14; 0,20; 0,35; 0,5; 0,75; 1,0; 1,5.



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Электрическое сопротивление изоляции, пересчитанное на 1 м длины, Мом, не менее: в нормальных климатических условиях – 2х104; при температуре до 70°С – 1х10³; при относительной влажности воздуха 98% и температуре до +35°С – 1х10².

Провода устойчивы к: синусоидальной вибрации, механическому удару одиночного и многократного действия, линейному ускорению и акустическому шуму – по ОТУ; атмосферным конденсируемым осадкам,   статической пыли, соляному туману, плесневым грибам;  воздействию бензина, минерального масла и соленой воды.

Провода не распространяют горение при одиночной прокладке.

Диапазон рабочих температур: от -50 до +70°С.

Минимальная наработка проводов – 10 000ч

Строительная длина не менее 50 м , допускается поставка длинами не менее 5 м в количестве не более 30% от общей длины   партии.

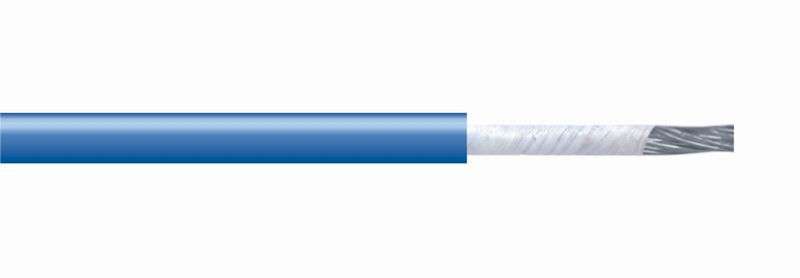

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных луженых проволок;
  2. Изоляция из полиэфирных нитей;
  3. Изоляция из ПВХ пластиката, цвет изоляции: белый, натуральный, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Примечание: по требованию потребителей, провода могут поставляться с количеством жил от 2 до 5.

Область применения:

Провода марки МГШВ предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах, а также выводных концов электроаппаратуры на рабочее переменное напряжение 1000 В частотой 10кГц и постоянное напряжение 1500 В.

Провода предназначены для эксплуатации на суше и на море во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105Па) 170дБ. Провода устойчивы к воздействию пониженного атмосферного давления до 1,33х10-4 Па в течение 24 часов и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию атмосферных конденсируемых осадков (росы и инея), статической и динамической пыли (песка), соляного (морского) тумана, плесневых грибов и солнечного излучения. Провода не распространяют горение при одиночной прокладке. Провода выдерживают кратковременное воздействия температур: 100°С в течение 96 часов, 130°С в течение 5 минут, 150°С в течение 10 минут (без дальнейшего использования).

Минимальная наработка проводов - 10 000 часов. Минимальный срок сохраняемости проводов - 15 лет. 95%-ый ресурс - 15 000 часов.

Технические характеристики

Влажность воздуха при 35° C [%]98
Импульсное напряжение [В]700
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]2
Максимальная рабочая температура жилы [°С]+70
Рабочее переменное напряжение частотой 10 кГц [В]1000
Рабочее постоянное напряжение [В]1500
Строительная длина, не менее [м]50
Температура окружающей среды, верхний предел [°C]+70
Температура окружающей среды, нижний предел [°C]-50
Электрическое сопротивление изоляции, не менее [МОм*км]100

ТАБЛИЦА РАЗМЕРОВ

Сечение жил,
кв.мм
Число и диаметр
проволок в жиле,
шт х мм.
Масса провода,
кг/км
Наружный диаметр
не более, мм
Сопротивление
проводника при 20°C,
не более Ом/км
0,20 7x0,20 3,9 1,6 91,7
0,35 19x0,15 5,9 1,9 60,0
0,50 16x0,20 7,9 2,2 40,1
0,75 24x0,20 11,4 2,5 26,7
1,00 19x0,26 14,1 2,8 20,4
1,50 19x0,32 19,8 3,0 13,6
