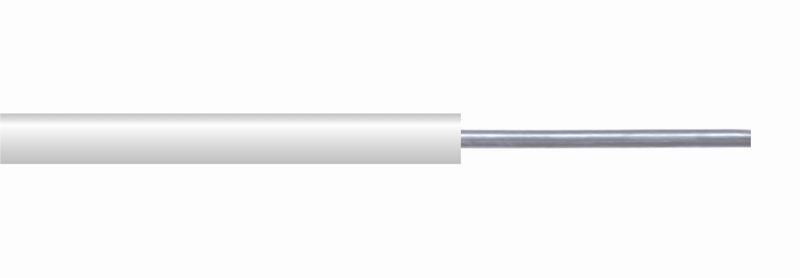

ПНСВ  по ТУ 16.К71-013-88

Провод нагревательный



 НАЗНАЧЕНИЕ

 Провод нагревательный со стальной жилой предназначен для обогрева монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частоты 50 Гц или постоянного тока до 1000 В.



КОНСТРУКЦИЯ

 ТОКОПРОВОДЯЩАЯ ЖИЛА – стальная, однопроволочная.

ИЗОЛЯЦИЯ – поливинилхлоридный пластикат или полиэтилен. Номинальная  толщина изоляции 0,8 мм.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре +20° С не менее 1 МОм.

Провода стойки к смене температур окружающей среды от -60°С  до +50°С.

Максимально допустимая температура изоляции +80°С.

Прокладка проводов должна производиться при температуре не ниже -15°С

Провода стойки  к воздействию воды и  20% водного раствора поваренной соли или 30% раствора щелочей  Ca (OH)2  или   NaOH.

Радиус изгиба проводов при монтаже не менее 5 наружных диаметров провода.

Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами не менее 15 мм.

Подводка питания к нагревательной секции осуществляется «холодными» концами, место соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны.

Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеменных коробок или гильз.

Для достижения равномерности теплового поля смонтированные провода рекомендуется  покрывать металлической фольгой толщиной 0,2-0,5 мм.

Срок службы проводов – не менее 16 лет.



Провод ПНСВ

Конструкция токопроводящей жилы

Ном. значение электрического сопротивления постоянному току ТПЖ при t=20°С, Ом/м

Номинальный наружный диаметр провода, мм

Строи-тельная длина, м

Длина нагреватель-ной секции при 200В, при t=20°С, м

Удельная мощность нагревательной секции при t=20°С, Вт/м

Число проволок

Номинальный диаметр проволоки, мм

1

1,0

0,22

2,6

80

80

20

1

1,1

0,18

2,7

95

95

20

1

1,2

0,12

2,8

110

110

20

1

1,3

0,14

2,9

125

125

20

1

1,4

0,11

3,0

140

140

20

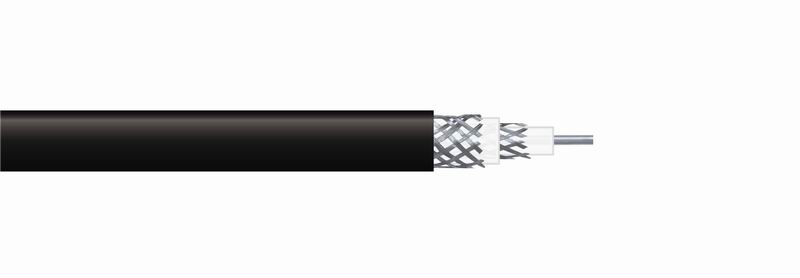

КНК-103 по ТУ РБ 500017371.020-2002

Кабель нагревательный коаксиальный однофазный

НАЗНАЧЕНИЕ

Кабель нагревательный коаксиальный однофазный предназначен для применения в электронагревательных установках, системах и приборах для обогрева мерзлых грунтов и пород, бетона, снеготаяния с поверхностей кровель и других строительных и дорожно-мостовых конструкций, обогрева полов, грунта в теплицах, технологических трубопроводов, тротуаров, открытых лестниц и пандусов .



КОНСТРУКЦИЯ

ВНУТРЕННИЙ ПРОВОДНИК –  стальная малоуглеродистая оцинкованная проволока диаметром 1,2 мм.

ИЗОЛЯЦИЯ –   силанольносшитый  полиэтилен.

ВНЕШНИЙ ПРОВОДНИК – в виде оплетки из стальных проволок диаметром 0,15 мм Плотность оплетки не менее 85%.

ВТОРОЙ СЛОЙ ИЗОЛЯЦИИ – силанольносшитый  полиэтилен.

ЭКРАН – в виде оплетки из стальных проволок диаметром 0,15 мм. Плотность оплетки не менее 50%.

ОБОЛОЧКА – теплостойкий поливинилхлоридный пластикат.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрическое сопротивление изоляции кабелей, пересчитанное на 1 км длины и температуру +20° С  не менее 10 МОм, при температуре +80°С  не менее 0,5 МОм.

Кабель устойчив к длительному воздействию относительной влажности воздуха до 95% при температуре окружающей среды до + 35°С.

Кабель устойчив к воздействию воды и раствора удобрений, а также к воздействию 20% водного раствора поваренной соли или 30% раствора щелочей  Ca (OH)2  или   NaOH.

Общее время работы кабеля под токовой нагрузкой – не более 20000 ч при температуре на поверхности оболочки +80° С .

Прокладка кабелей производится при температуре окружающего воздуха не ниже -10°С, радиус изгиба при монтаже не менее 5 номинальных наружных диаметров кабеля.

Включение кабеля под токовую нагрузку производится в соответствии с технологическими требованиями объекта обогрева.

Расстояние между смонтированными кабелями не менее 50 мм.

Подводка питания к кабелю должна осуществляться с одного конца кабеля через клемные зажимы в распаячной, исключающей попадание влаги, герметизационной коробке, запитанной от щита управления соответствующим гибким шланговым кабелем. На другом конце кабеля внутренний и внешний проводники  должны быть спаяны или механически соединены между собой, заизолированы и загерметизированы против попадания влаги.

Кабель эксплуатируется при фиксированном монтаже.

Температура на оболочке кабеля + 60°С обеспечивается: на воздухе  при удельной мощности не более  25±10 Вт/м и длине нагревательной секции 65 м; в грунте  при удельной мощности 35 Вт/м и длине нагревательной секции 50м при напряжении питания 220 В переменного тока частотой 50 Гц.

Строительная длина  – не менее 130 м. Допускается поставка  длинами  не менее 65 м в количестве не более 20 % от партии.

Срок службы кабелей – не менее 20 лет.
